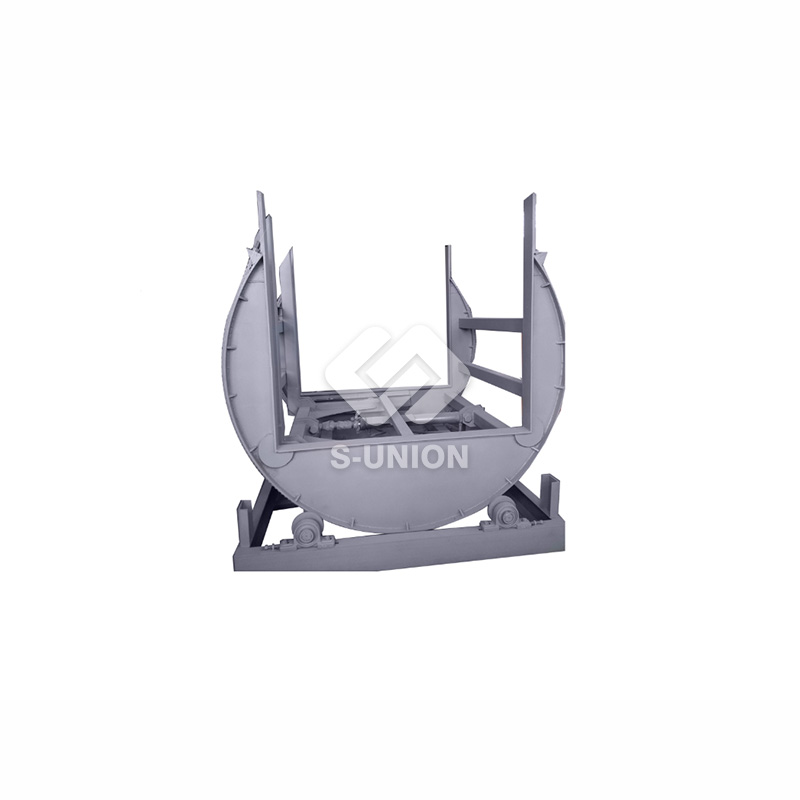

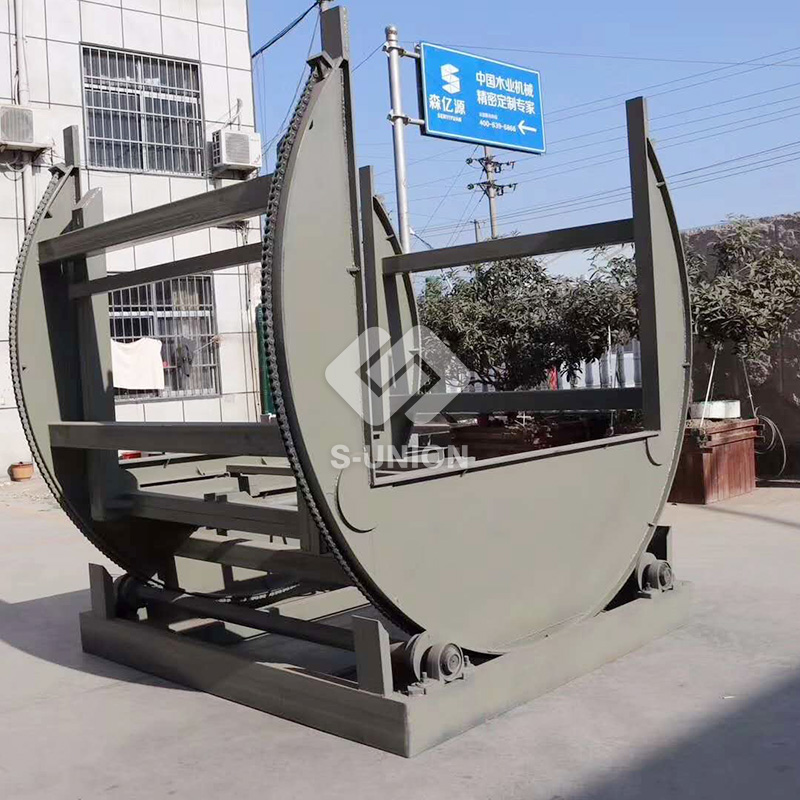

Máquina volcadora de placas

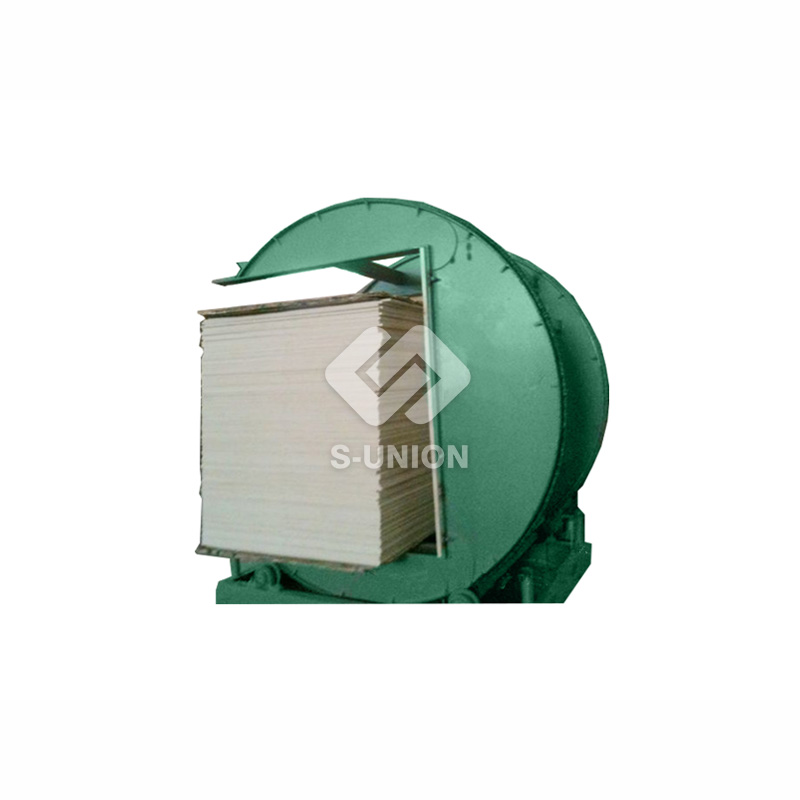

La unidad compactadora funciona como la rueda deslizante sobre su cremallera, impulsada por la presión hidráulica, se mueve hacia arriba y hacia abajo a lo largo de la pista del elemento rodante. Los cilindros hidráulicos permiten un proceso de compresión estable y uniforme, y es fácil controlar y ajustar la fuerza de sujeción sin problemas. Tanto la placa compresora superior como la inferior están compuestas por juegos de rodillos de entrega de compresión ajustables. La placa en blanco, ya sea colocada normalmente o al revés, puede entrar y salir fácilmente en cualquier posición.

La estación hidráulica y el controlador eléctrico son dos partes separadas. La presión del aceite y el flujo del sistema hidráulico se pueden ajustar para lograr la fuerza y velocidad de sujeción ideales. Las válvulas hidráulicas se integran antes de conectarse, por lo que la estructura es más compacta y fácil de mantener. Los aparatos eléctricos están diseñados en un gabinete, con todos los botones de control e indicadores en el panel, que está bien organizado y es fácil de operar.

El sistema de energía está en la parte inferior del rack. La potencia generada por la dinamo de freno se transmite al tornillo sin fin y a la rueda helicoidal, el desacelerador la baja y luego se transmite a la rueda dentada, a la cadena y finalmente a la rotación.

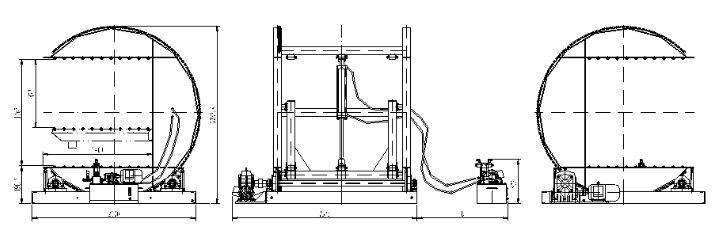

Drawing
